數字熒光示波器 |
|
| 型 號：TDS3012C |
| 品 牌：美國泰克TEK |
技術指標：輸入耦合 AC, DC, GND
輸入阻抗選擇 1 MΩ與 13 pF 或 50 Ω并聯
|
 |
義烏數字熒光示波器-TDS3012C-美國泰克TEK

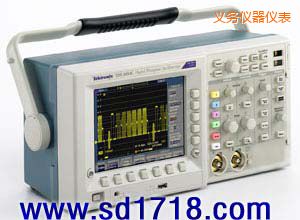

數字熒光示波器 TDS3012C 產品介紹
- 100 MHz 帶寬
- 取樣速率高達 1.25 GS/s
- 2 通道
- 全 VGA 彩色 LCD 顯示
- 25 種自動測量功能
- 9 位垂直分辨率
- 多語言用戶界面
- 使操作更簡易"快捷菜單"圖形用戶界面
- 內置以太網端口
- e*Scope TM 網上遙控功能
- WaveAlert TM 自動波形異常檢測能力
- 應用模塊
－詳細設計分析所需的高級分析功能
－電信模板測試
－FFT
－用于測試和排障的兩種視頻模塊
－快速"是否通過"測試所需的極限測試
－高級觸發功能，，其中包括：毛刺、欠幅脈沖和邏輯觸發
- TekProbeTM Level II 接口支持的探頭包括：可自動提供定標和換算單位的有源探頭、差分探頭和電源探頭
- 便于數據儲存和文件編制的USB接口
| TDS3012C 詳細技術參數 |
| 帶寬 |
100 MHz |
| 通道 |
2 |
| 每條通道取樣速率 |
1.25 GS/s |
| 最大記錄長度 |
10 K 點 |
| 垂直分辨率 |
9 位 |
| 垂直靈敏度(/div) |
1 mV －10 V |
| 垂直精確度 |
±2% *1 |
| 最大輸入電壓(1 MW) |
150 VRMS CAT I (300 V CAT II 和標準 10X探頭) |
| 位置范圍 |
± 5 div |
| 帶寬BW極限 |
20 MHz |
| 輸入耦合 |
AC, DC, GND |
| 輸入阻抗選擇 |
1 MΩ與 13 pF 或 50 Ω并聯 |
| 時基范圍 (/div) |
4 ns-10 s/div |
| 時基精確度 |
20 ppm |
| 顯示器 |
彩色 LCD |
| *1 溫度高于+30 ℃和低于 +18 ℃ 時減額 0.025%/℃。 |
應用領域
- 電信設備制造測試
- 數字電路設計與調試
- 視頻設備安裝與維護
- 電源設計
標準配件
探頭：2 個 P3010 10x 無源探頭
說明書：使用手冊（11 種語言）、技術參考手冊光盤、程編手冊和應用模塊手冊、前面板外文標簽。
應用模塊：TDS3FFT 、TDS3TRG 。
電源線。
附件盒。
前面板護罩。
可追溯的NIST 校準證書。
可選配件
TDS3TMT －電信模板測試應用模塊。
TDS3AAM －高級分析模塊。
TDS3LIM －極限測試模塊。
TDS3VID －擴展視頻應用模塊。
TDS3SDI －601 串行數字視頻模塊。
TDS3GV －GPIB 、VGA 和 RS-232 接口。
TDS3BATC －鋰電池組，，在沒有電源線的情況下連續工作 3 小時。備注：本儀器須在使用時保持接地。
TDS3CHG －電池快速充電器。
AC3000 －攜帶儀器用的軟殼箱。
HCTEK4321 －攜帶儀器用的硬殼箱。
RM3000 －機架安裝工具箱。
維護手冊(TDS3000C 系列)－只有英文版 (071-2507-00)。
