當前位置：首頁 > 秦皇島儀器儀表 > 秦皇島無損檢測儀器 > 秦皇島超聲波探傷儀

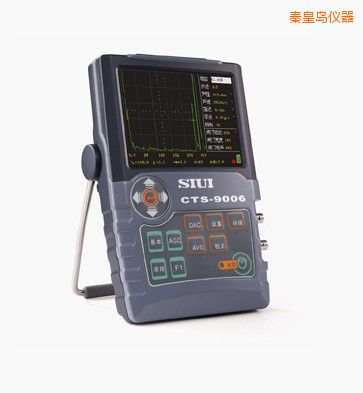

數字超聲波探傷儀

查看大圖

型　號：CTS-9006

品　牌：汕超SIUI

技術指標： 最高采樣速率240MHz，測量分辨率0.1mm

產品介紹

秦皇島數字超聲波探傷儀-CTS-9006-汕超SIUI

汕超檢測儀CTS-9006超聲探傷儀

1 最高采樣速率240MHz，測量分辨率0.1mm

2 工作頻率范圍0.5～10MHz，靈敏度余量高達65dB

3 20～500Hz分10檔可調的脈沖重復頻率，避免探傷過程中出現混響信號

4 自動增益控制AGC，配合峰值回波、圖像凍結功能，汕頭超聲波探傷儀，快速確定缺陷最高波，探傷更高效

5 AVG曲線，合肥超聲波探傷儀，使用已知平底孔或大平底回波，制作出3條不同當量的曲線

6 DAC曲線，配合回波比較功能，使不同距離不同波幅的回波定量更簡便

7 寬視角、高亮度、高清晰度的5.7”進口彩色TFT顯示屏，超聲波探傷儀智昊電子，細節一覽無遺

8 3種不同的顯示顏色搭配方案，超聲波探傷儀使用，滿足不同使用場景和習慣的需求

9 存儲300組曲線及波形，超聲波金屬探傷儀，滿足不同探傷工藝應用及探傷數據存檔的需求

便、易用、可靠 ——SIUI新一代輕便式數字超聲探傷儀

小巧輕便：整機（含電池）重量保持在1.15Kg，高空、野外作業輕松自如
操作簡易：按鍵少，定義明確，汕超研究所，實現單手握持操作
防塵防水：按 IP65 防護標準設計，超聲波探傷儀培訓視頻，適應復雜的工業探傷環
超低功耗：標配鋰聚合物電池，連續工作時間長達7小時
性能強勁：分辨率高、穿透力強，日本超聲波探傷儀，滿足從薄板到大鑄件的精確探傷

汕超檢測儀CTS-9006超聲探傷儀技術參數：

項 目	單位	技術 數 據
衰減器誤差	dB	每12dB ±1dB
垂直線性誤差	%	≤3
動態范圍	dB	≥30
探傷靈敏度余量	dB	≥60（2.5Z20N探頭）
薄板分辨力	mm	≤3（5C10N 探頭）
遠區分辨力	dB	≥26
水平線性誤差	%	≤0.5
電噪聲電平	%	≤10（1~4MHz）
工作頻率范圍	MHz	0.5 ~ 10，分1 ~ 4 / 0.5 ~ 10 二檔可選
脈沖重復頻率	Hz	分10檔可調（20 ~ 500Hz可調，SIUI數字超聲波探傷儀，但受探測范圍、材料聲速、脈沖移位、探頭零點等限制)
薄板分辨力	mm	≤3（5C10N 探頭）
探測范圍	mm	0 ~ 13000（鋼縱波）
脈沖移位	mm	-10 ~ 1000（鋼縱波）
探頭零點	μs	0 ~ 200
材料聲速	m/s	400 ~ 9999
阻尼		低 / 高
抑制	%	0 ~ 80
檢波方式		負向檢波 / 正向檢波 / 雙向檢波 / 濾波
增益調節	dB	0 ~ 110；分0.5 / 2 / 6/ 12步進調節
DAC功能		用于制作、設置和應用DAC曲線
AVG功能		用于制作、設置和應用AVG曲線
截圖功能		將儀器屏幕存為圖片并輸出到U盤中
轉存功能		通過USB接口把儀器內部數據集轉存到U盤中
閘門		閘門方式：off / 進波 / 失波 / 進波+報警聲 / 失波+報警聲
存儲		300組數據集，包括儀器設置、探傷狀態和回波圖形等
自動增益功能		使閘門內回波幅度自動調節到指定幅度幅度設置：40% / 50% / 60% / 70% / 80% / 90% / 100%
峰值記憶功能		顯示波形包絡
峰值回波功能		記錄包含最高回波的回波波形
凍結功能		凍結屏幕波形
自動校正功能		用于校正材料聲速與探頭零點，校正模式：聲速+零點 / 聲速 / 零點
角度測量功能		用于測量探頭角度
顯示屏		高亮度5.7" 彩色TFT顯示屏, 320×240像素
工作時間	h	≥7
工作電壓	V	9～12 DC (外部電源)，超聲波探傷儀檢定， 6.0~8.4 (電池)
工作溫度	℃	－10 ~ 40
重量	Kg	約1.15（含電池）
尺寸	mm	152 × 240 × 52 (寬×高×深)
